Cục Cao su Tròn Giảm Chấn Chống Rung Kê Máy: Nền tảng Ổn định và Bảo vệ Hệ thống

Cục Cao su Tròn Giảm Chấn Chống Rung Kê Máy: Nền tảng Ổn định và Bảo vệ Hệ thống

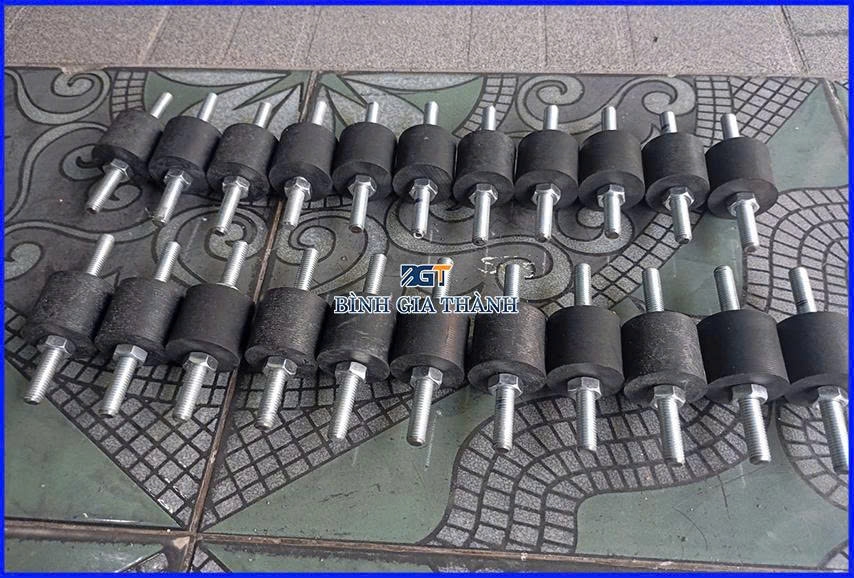

Cục cao su tròn giảm chấn chống rung (thường được gọi là Bobbin Mounts, Cylindrical Mounts hoặc Silent Blocks) là những thành phần kỹ thuật thiết yếu, được thiết kế để đặt dưới chân hoặc giữa các bộ phận của máy móc, động cơ, thiết bị điện tử nhạy cảm. Chức năng cốt lõi của chúng là thực hiện cô lập rung động (Vibration Isolation) và giảm chấn (Damping), qua đó ngăn chặn sự truyền rung động có hại từ máy móc (nguồn gây rung) sang kết cấu sàn (hoặc ngược lại).

Hình dạng trụ tròn đơn giản nhưng hiệu quả cho phép chúng chịu được tải trọng nén (Compression) và tải trọng cắt (Shear) đồng thời, cung cấp độ đàn hồi và khả năng chịu tải đa hướng tuyệt vời.

I. Nguyên lý Hoạt động và Thiết kế Cơ bản

Hiệu suất của cục cao su giảm chấn phụ thuộc vào việc điều chỉnh mối quan hệ giữa độ cứng, tải trọng và tần số rung động.

1. Nguyên lý Cô lập Rung động (Isolation Principle)

Tần số Cộng hưởng (Resonant Frequency): Cao su giảm chấn được thiết kế để có độ cứng (Stiffness) đủ thấp. Khi máy móc hoạt động, nếu tần số rung động gây ra (Excitation Frequency) lớn hơn khoảng \sqrt{2} lần tần số cộng hưởng tự nhiên (Natural Frequency) của hệ thống, cao su sẽ bắt đầu cô lập rung động hiệu quả.
Tiêu tán Năng lượng: Vật liệu cao su có tính chất đàn hồi nhớt (Viscoelastic), nghĩa là nó có khả năng biến đổi năng lượng cơ học (rung động) thành nhiệt lượng và tiêu tán nó, ngăn chặn sự khuếch đại rung động có thể xảy ra ở tần số cộng hưởng.

2. Cấu tạo Vật liệu và Kết cấu

Cao su Gắn Kim loại (Rubber-to-Metal Bonded): Cục cao su thường được lưu hóa và gắn kết vĩnh cửu với các tấm hoặc đinh vít kim loại (thường là thép mạ kẽm, thép không gỉ). Điều này đảm bảo liên kết chắc chắn giữa cao su và bộ phận được bảo vệ, ngăn chặn sự trượt hoặc lỏng lẻo.
Hình dạng Trụ Tròn: Là hình dạng tối ưu cho các mount đa dụng, cung cấp khả năng đàn hồi và chịu lực đồng đều trong các hướng dọc trục và xuyên tâm.
Vật liệu Cao su:
- Cao su Tự nhiên (NR): Phổ biến nhất do độ đàn hồi và khả năng chịu tải động tuyệt vời, thích hợp cho hầu hết các ứng dụng giảm chấn chung.
- Cao su Nitrile (NBR): Dùng trong môi trường tiếp xúc với dầu mỡ hoặc hóa chất (ví dụ: chân đế máy bơm dầu, máy nén khí).
- Cao su Tổng hợp (SBR/EPDM): SBR cho độ bền mài mòn cao, EPDM cho khả năng chống chịu ozone và thời tiết (ứng dụng ngoài trời).
Độ cứng (Shore Hardness): Thường dao động từ 40 đến 70 Shore A. Độ cứng được chọn dựa trên tải trọng và tần số cần cô lập. Cao su mềm hơn (40-50 Shore A) cho khả năng cô lập tốt hơn đối với rung động tần số cao.

II. Thông số Kỹ thuật Quan trọng để Lựa chọn

Lựa chọn mount giảm chấn chính xác là một quy trình kỹ thuật đòi hỏi phải cân nhắc các yếu tố sau:

Tải Trọng Tĩnh (Static Load): Tổng trọng lượng của máy chia cho số lượng mount. Đây là thông số cơ bản nhất.
Độ Lệch Tĩnh (Static Deflection): Khoảng cách mà cục cao su bị nén dưới tải trọng tĩnh. Độ lệch tĩnh càng lớn, tần số tự nhiên của hệ thống càng thấp, và hiệu suất cô lập rung động càng cao.
Tải Trọng Lệch Tâm/Cắt (Shear Load): Khả năng chịu lực ngang hoặc lệch tâm. Cao su thường có khả năng chịu tải cắt tốt hơn khả năng chịu tải nén (với cùng một lượng vật liệu), do đó nhiều mount được thiết kế để hoạt động chủ yếu bằng tải cắt.
Mức Độ Cô lập Yêu cầu (Isolation Efficiency): Thể hiện phần trăm rung động cần được loại bỏ (ví dụ: 95% hiệu suất cô lập). Thông số này quyết định độ lệch tĩnh tối thiểu cần thiết.

III. Ứng dụng Chuyên sâu của Cục Cao su Tròn Giảm Chấn

Cao su tròn giảm chấn là giải pháp linh hoạt và hiệu quả được sử dụng trong hầu hết các ngành công nghiệp và thiết bị.

1. Hệ thống Sản xuất và Công nghiệp Nặng

Máy Phát điện, Máy Bơm và Máy Nén Khí: Đây là ứng dụng tiêu chuẩn. Cao su tròn được kê dưới đế máy để ngăn chặn rung động và tiếng ồn lớn do động cơ, piston hoặc cánh quạt tạo ra truyền qua kết cấu sàn nhà, đồng thời bảo vệ các thành phần bên trong máy khỏi tác động ngược.
Máy Công cụ (Machine Tools): Đặt dưới máy CNC, máy phay, máy tiện, nơi cần độ chính xác cao. Việc cô lập rung động giúp duy trì dung sai gia công và kéo dài tuổi thọ của dao cụ.
Băng tải và Hệ thống Truyền động: Giảm rung động của các con lăn và động cơ, đảm bảo sự truyền tải vật liệu mượt mà và giảm tiếng ồn.

2. Thiết bị Nhạy cảm và Đo lường

Tủ Điều khiển Điện tử và Server Rack: Kê chân tủ điện, tủ điều khiển và tủ rack chứa máy chủ để bảo vệ các linh kiện điện tử nhạy cảm khỏi rung động sàn, đặc biệt là trong môi trường công nghiệp.
Thiết bị Phòng Thí nghiệm: Đặt dưới kính hiển vi, máy cân phân tích, và thiết bị đo lường quang học để cô lập chúng khỏi rung động bên ngoài, đảm bảo kết quả đo lường chính xác và ổn định.

3. Hệ thống HVAC và Điện lạnh

Thiết bị Điều hòa Không khí Lớn (AHU) và Quạt Thông gió: Lắp đặt giữa các thiết bị này và khung đỡ trên mái nhà hoặc sàn kỹ thuật. Điều này giúp giảm đáng kể tiếng ồn kết cấu và rung động truyền xuống các tầng bên dưới.
Ống Dẫn và Máy Bơm Nước: Dùng làm gối đỡ để hấp thụ rung động và tiếng ồn do dòng chất lỏng và bơm gây ra trong hệ thống đường ống.

4. Ngành Giao thông Vận tải và Hàng hải

Gối Đỡ Động cơ Xe: Sử dụng làm gối đỡ động cơ và hộp số trong xe ô tô, xe tải, và tàu thuyền để giảm rung động truyền vào khung xe và khoang hành khách.
Cabin Người Vận hành: Kê chân ghế và cabin để giảm thiểu rung động truyền tới người lái, giảm mệt mỏi và tăng sự thoải mái.

IV. Lợi ích Tổng thể của Việc Sử dụng Cao su Giảm Chấn

Tăng tuổi thọ Thiết bị: Giảm ứng suất rung động trên các bộ phận cơ khí (vòng bi, khớp nối, linh kiện điện tử), kéo dài đáng kể tuổi thọ của máy móc.
Cải thiện Chất lượng Sản phẩm/Quy trình: Đảm bảo độ ổn định và chính xác cao hơn cho các máy móc tinh vi.
Tuân thủ Tiêu chuẩn Tiếng ồn: Giúp các cơ sở sản xuất đáp ứng các quy định về tiếng ồn và rung động theo các tiêu chuẩn An toàn và Sức khỏe Nghề nghiệp (OHS).
Bảo vệ Kết cấu Xây dựng: Giảm thiểu sự mệt mỏi và hư hại của sàn bê tông, nền móng và các kết cấu lân cận do rung động liên tục gây ra.
