Cao su giảm chấn hình trụ (Rubber Buffer/Cylindrical Vibration Isolator) là một trong những linh kiện cơ khí thiết yếu nhất trong hệ thống kiểm soát rung động và tiếng ồn tại các nhà máy, xưởng sản xuất và các phương tiện vận tải.

Chia sẻ:

Thông tin sản phẩm Nhận xét của khách hàng Bình luận Facebook

Xem nhanh

1. Khái niệm và bản chất kỹ thuật
2. Cấu tạo vật liệu và liên kết kim loại
3. Phân loại theo cấu trúc kết nối (Standard Types)
4. Đặc tính cơ lý và cơ chế giảm chấn
5. Ứng dụng rộng rãi trong đa ngành công nghiệp
6. Hướng dẫn lựa chọn và quy tắc lắp đặt an toàn
7. Bảo trì và kiểm tra định kỳ
8. Kết luận

Cao su giảm chấn hình trụ (Rubber Buffer/Cylindrical Vibration Isolator) là một trong những linh kiện cơ khí thiết yếu nhất trong hệ thống kiểm soát rung động và tiếng ồn tại các nhà máy, xưởng sản xuất và các phương tiện vận tải. Với thiết kế hình học đối xứng và vật liệu đàn hồi cao cấp, thiết bị này đóng vai trò là một "bộ lọc" năng lượng, ngăn chặn các xung lực phá hoại truyền từ máy móc sang cấu trúc hạ tầng và ngược lại. Đây là giải pháp kỹ thuật tối ưu để bảo vệ các thiết bị nhạy cảm, kéo dài tuổi thọ máy móc và cải thiện môi trường làm việc thông qua việc giảm thiểu ô nhiễm tiếng ồn.

Dưới đây là tài liệu kỹ thuật chi tiết và chuyên sâu nhất về hệ thống cao su giảm chấn hình trụ, phân tích từ cấu tạo, đặc tính vật lý đến các tiêu chuẩn ứng dụng trong công nghiệp hiện đại.

1. Khái niệm và bản chất kỹ thuật

Về mặt kỹ thuật, cao su giảm chấn hình trụ là một loại khớp nối đàn hồi được thiết kế theo dạng hình trụ tròn. Điểm đặc trưng nhất của nó là khả năng chịu tải trọng theo cả hai phương: phương nén (compression) và phương cắt (shear).

Khác với các loại đệm giảm chấn dạng tấm phẳng, thiết kế hình trụ cho phép vật liệu cao su "chảy" hay biến dạng một cách tự nhiên và đồng đều về mọi phía khi chịu áp lực. Điều này giúp triệt tiêu các điểm tập trung ứng suất vốn là nguyên nhân chính gây ra tình trạng nứt vỡ vật liệu sau một thời gian ngắn sử dụng.

2. Cấu tạo vật liệu và liên kết kim loại

Một bộ giảm chấn hình trụ tiêu chuẩn là sự kết hợp tinh vi giữa hai thành phần vật liệu có đặc tính trái ngược nhưng bổ trợ cho nhau:

Lớp thân cao su đàn hồi:

Thường được đúc từ các hợp chất cao su đặc biệt. Tùy theo môi trường làm việc, nhà sản xuất sẽ lựa chọn loại cao su phù hợp:

Cao su tự nhiên (NR): Mang lại khả năng đàn hồi và chịu mỏi tốt nhất, phù hợp cho các máy móc rung động tần số cao.
Cao su Nitrile (NBR): Được ưu tiên sử dụng trong các động cơ hoặc máy bơm có nguy cơ rò rỉ dầu mỡ.
Cao su EPDM: Chuyên dụng cho các thiết bị lắp đặt ngoài trời nhờ khả năng kháng tia cực tím và oxy hóa vượt trội.

Phần kết nối kim loại (Studs/Plates):

Bao gồm các bu lông hoặc lỗ ren được chế tạo từ thép mạ kẽm, inox 304 hoặc thép cường độ cao. Công nghệ liên kết hóa học giữa cao su và kim loại trong quá trình lưu hóa là yếu tố quyết định chất lượng. Một sản phẩm tốt phải đảm bảo rằng phần cao su không bị bong tách khỏi mặt đế kim loại ngay cả khi bị kéo căng hoặc nén vượt tải trọng định mức.

3. Phân loại theo cấu trúc kết nối (Standard Types)

Để tương thích với mọi loại khung máy và vị trí lắp đặt, cao su giảm chấn hình trụ được chia thành 5 dòng chính theo tiêu chuẩn kỹ thuật quốc tế:

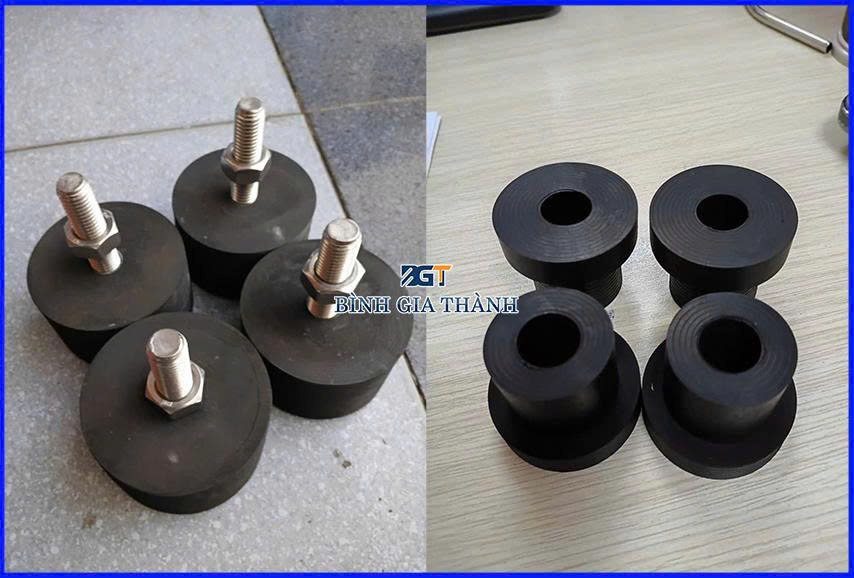

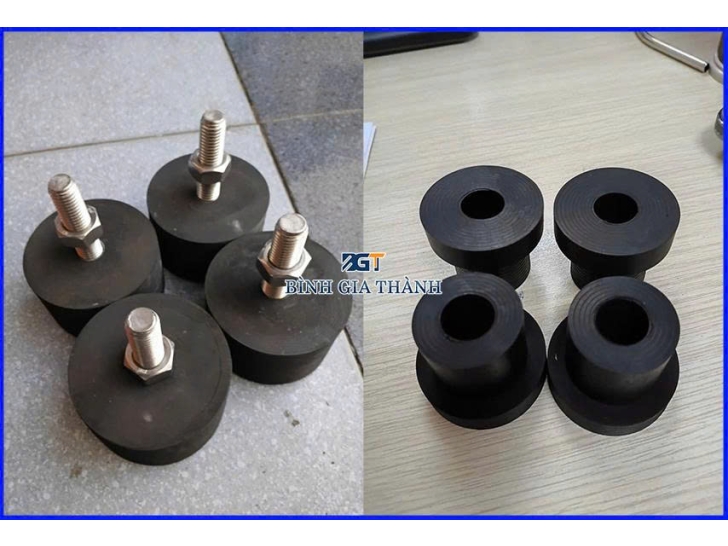

Loại A (Type A):

Thiết kế hai đầu đều là bu lông (ren ngoài). Đây là loại phổ biến nhất, dùng để kết nối trực tiếp giữa chân máy và bệ đỡ cố định.

Loại B (Type B):

Một đầu là bu lông (ren ngoài), đầu kia là lỗ ren (ren trong). Loại này linh hoạt hơn trong việc lắp đặt tại những vị trí hẹp, nơi không thể luồn bu lông từ dưới lên.

Loại C (Type C):

Cả hai đầu đều là lỗ ren (ren trong). Thiết bị này cho phép người dùng tự lựa chọn độ dài bu lông phù hợp, rất tiện lợi cho việc bảo trì và thay thế linh kiện mà không cần tháo rời toàn bộ hệ thống.

Loại D (Type D):

Một đầu là bu lông, mặt còn lại là bề mặt cao su phẳng. Thường được sử dụng làm chân đế cho các thiết bị di động hoặc làm nút chặn va chạm cho các cánh cửa, tay máy robot.

Loại E (Type E):

Một đầu là lỗ ren, mặt còn lại phẳng. Tương tự như loại D nhưng cách thức kết nối kín đáo hơn, thường dùng trong các thiết bị điện tử hoặc nội thất cao cấp.

4. Đặc tính cơ lý và cơ chế giảm chấn

Hiệu quả của cao su hình trụ nằm ở các thông số vật lý được tính toán nghiêm ngặt:

Độ cứng Shore A:

Đây là thông số quan trọng nhất. Cao su mềm (45-55 Shore A) có khả năng cách nhiễu tốt cho các rung động nhỏ nhưng dễ bị biến dạng. Cao su cứng (65-75 Shore A) chịu được tải trọng máy nặng nhưng truyền dẫn rung động thô nhiều hơn.

Khả năng triệt tiêu dao động:

Khi máy móc hoạt động, năng lượng cơ học sinh ra rung động. Cao su hình trụ đóng vai trò như một vật liệu tiêu tán (dissipative material). Do ma sát nội tại giữa các phân tử cao su, động năng của rung động sẽ được chuyển hóa thành nhiệt năng và tản ra môi trường, giúp máy đứng yên và ổn định.

Độ biến dạng dư (Compression Set):

Các dòng cao su giảm chấn cao cấp có độ biến dạng dư cực thấp, nghĩa là sau khi tháo tải trọng, khối cao su sẽ trở lại gần như chính xác hình dáng ban đầu, đảm bảo tính chính xác cho các thiết bị đo lường hoặc máy gia công CNC.

5. Ứng dụng rộng rãi trong đa ngành công nghiệp

Nhờ sự đa dạng về kích thước (từ đường kính vài mm đến hàng trăm mm), sản phẩm này hiện diện ở khắp mọi nơi:

Công nghiệp nặng: Lót đế cho các máy nén khí, máy phát điện, máy dập và các hệ thống lò hơi.
Ngành điện lạnh: Cách ly rung động cho các dàn nóng điều hòa trung tâm (Chiller), quạt thông gió công suất lớn trên nóc các tòa nhà.
Ngành vận tải: Sử dụng trong hệ thống treo của động cơ ô tô, các bộ phận giảm chấn trên tàu thủy và các thiết bị nâng hạ.
Điện tử và y tế: Bảo vệ các bảng mạch nhạy cảm hoặc các thiết bị chụp chiếu y khoa khỏi các rung động nhỏ nhất từ mặt đất.

6. Hướng dẫn lựa chọn và quy tắc lắp đặt an toàn

Việc lựa chọn sai loại giảm chấn có thể làm trầm trọng hơn tình trạng rung lắc (hiện tượng cộng hưởng).

Cách lựa chọn:

Cần biết tổng trọng lượng của thiết bị và số lượng chân đế. Tải trọng trên mỗi cục giảm chấn nên nằm trong khoảng 50% đến 80% tải trọng tối đa mà nhà sản xuất công bố để đảm bảo độ đàn hồi tốt nhất và tuổi thọ dài nhất.

Quy tắc lắp đặt:

Đảm bảo độ phẳng: Tất cả các điểm đặt giảm chấn phải nằm trên cùng một mặt phẳng để tải trọng được phân bổ đều.
Tránh siết quá chặt: Siết bu lông vừa đủ để cố định, việc siết quá mạnh có thể làm biến dạng cấu trúc cao su và làm giảm khả năng tiêu chấn.
Môi trường làm việc: Nếu máy thường xuyên tiếp xúc với dầu hoặc hóa chất, bắt buộc phải chọn loại cao su Nitrile để tránh hiện tượng cao su bị trương nở và bở mục.

7. Bảo trì và kiểm tra định kỳ

Cao su là vật liệu hữu cơ nên sẽ bị lão hóa theo thời gian. Cần thực hiện các bước sau để đảm bảo an toàn:

Kiểm tra trực quan: Quan sát các vết nứt chân chim trên bề mặt cao su. Nếu vết nứt sâu, cần thay thế ngay lập tức.
Kiểm tra độ lún: Nếu sau một thời gian sử dụng, chiều cao của khối cao su giảm đi quá 15% so với ban đầu, điều đó chứng tỏ cao su đã bị mỏi và mất khả năng đàn hồi.
Vệ sinh: Không sử dụng các hóa chất tẩy rửa mạnh gốc xăng dầu để lau chùi cao su trừ khi đó là loại chuyên dụng.

8. Kết luận

Cao su giảm chấn hình trụ là một giải pháp kỹ thuật đơn giản nhưng mang lại hiệu quả to lớn trong việc bảo vệ tài sản và con người. Việc hiểu rõ các chủng loại và đặc tính của chúng giúp các kỹ sư và nhà quản lý vận hành xưởng sản xuất một cách ổn định, giảm thiểu sự cố và tối ưu hóa chi phí bảo trì lâu dài.
